Корпус для ZX Evo revision C

[Den1982]

А вот маё третье капризулько

первые два в садик ходют

[Hemulo]

Некоторое время назад я приобрёл плату ZX Evo.
Сейчас, когда появилось немного свободного времени обошёл несколько магазинов и прикупил Mini ITX корпус.
Собственно корпус Foxconn RS233.

Вопрос такой:

На плате основной разъём под питание 20 контактный.
На блоке питания кабель питания имеет 24 контакта.

Как подключить?
Тыкать наугад желания нет никакого.

PS: Если я правильно понял, то на плате есть ещё один 4 контактный разъём под питание (как на IDE-шных винчестерах).

PPS: Кажется разобрался. По всей видимости это блок питания который поддерживает 24 контактные разъёмы для плат с процессором Atom. Судя по описанию, в некоторых блоках питания используются два провода 20 + 4.

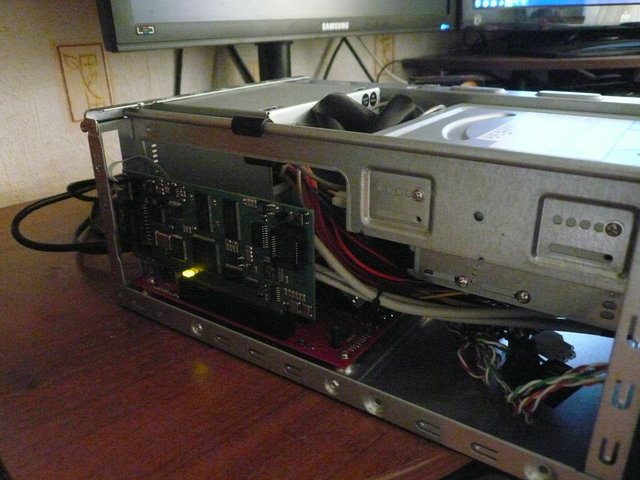

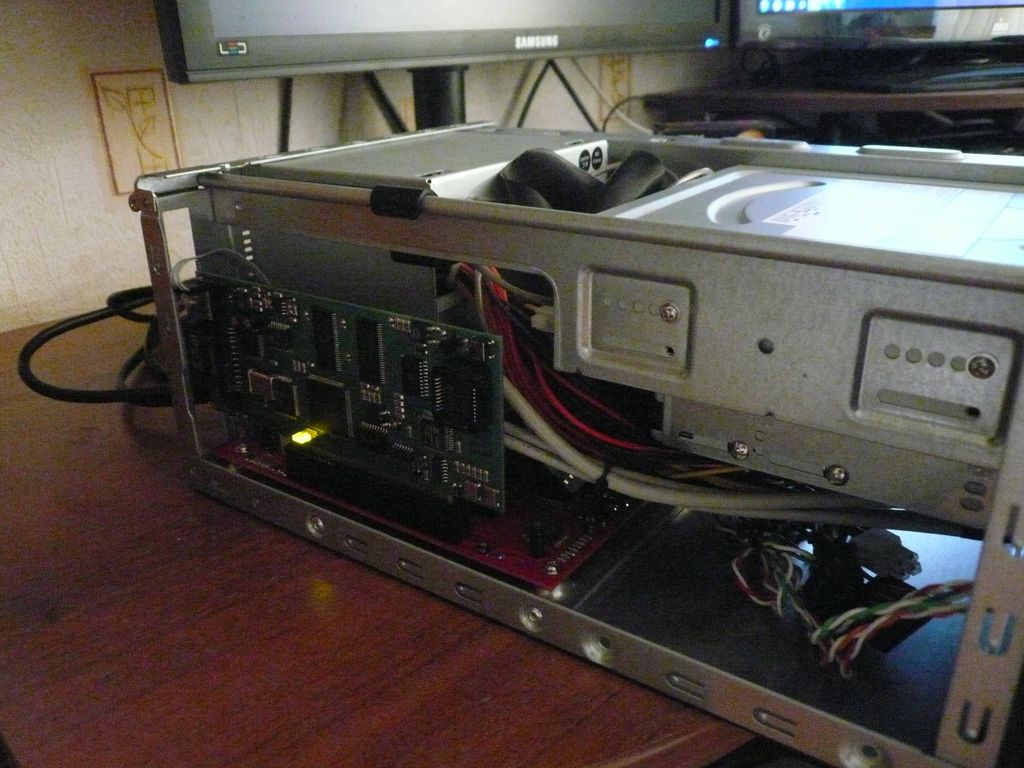

Исходя из этого и того что форма первых 20 контактов совпала с разъёмом на плате, я воткнул кабель питания таким образом, чтобы 4 контакта свисали сбоку.

[CHRV]

PS: Кажется разобрался. По всей видимости это блок питания который поддерживает 24 контактные разъёмы для плат с процессором Atom. Судя по описанию, в некоторых блоках питания используются два провода 20 + 4.
Исходя из этого и того что форма первых 20 контактов совпала с разъёмом на плате, я воткнул кабель питания таким образом, чтобы 4 контакта свисали сбоку.

ОГа, причем у нормальных БП эти дополнительные контакты отделяемые. Фишка интела, ибо питание не умеют разводить нормально. У АМД обычно не используются эти контакты.

[Hemulo]

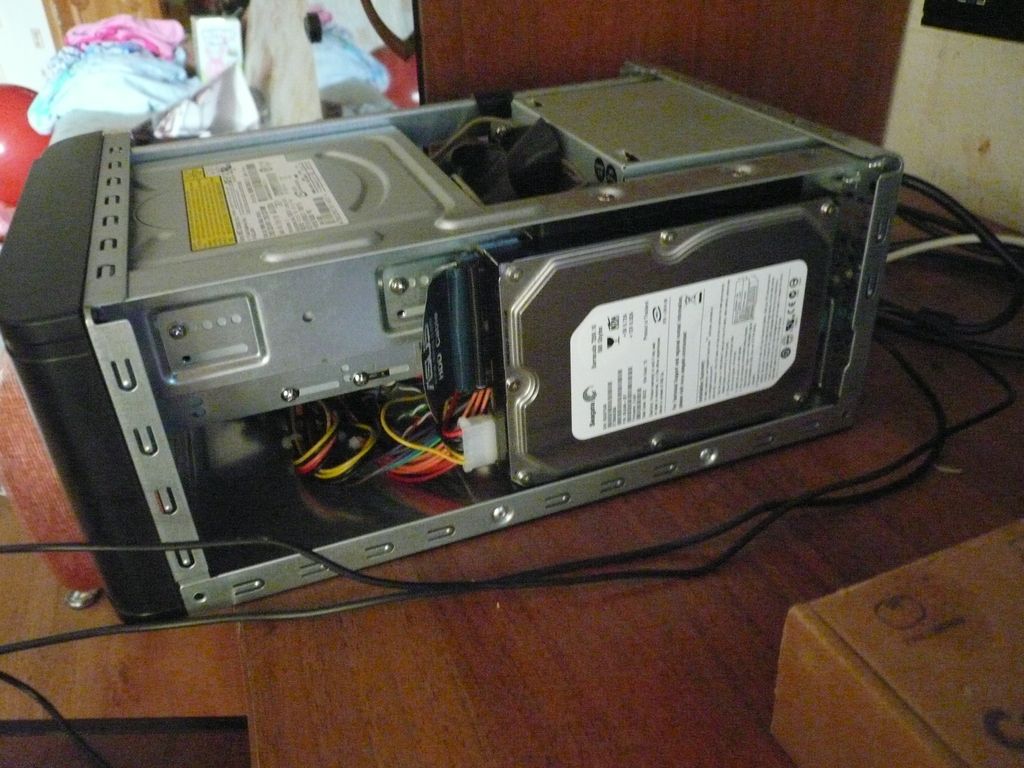

Да, всё запустилось и нормально заработало.
Так что с питанием всё отлично.

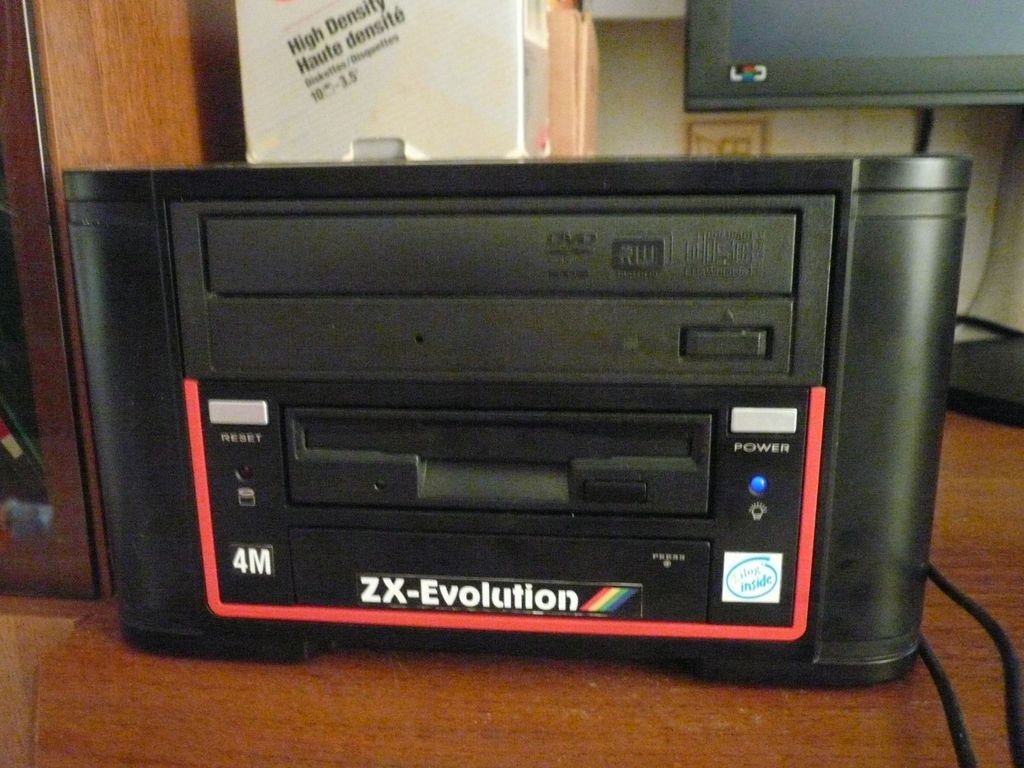

Теперь буду понемногу обвешивать комп и наполнять.

PS: Мой штатный монитор Samsung SyncMaster 226bw заработал нормально.

[MISTER_BEEP]

As for me, supposedly a bit big one but I like it after all.

[MISTER_BEEP]

Ah, sorry - my is revision B.

[lvd]

So accurate tsfm placement!

[solegstar]

Моя эвушка в корпусе концентратора D-Link. Сегодня закончил, длилось это всё три месяца, в свободное от работы время)

Внутри пришлось выпаять АТХ разъем, заменить штыри на угловые для того, чтоб можно было подключить все органы управления и индикации, но и не забыть про NemoIDE, к которому подключена CompactFlash через адаптер...

Адаптер для CF стал как родной, единственное, что в нем пришлось перепаять разъем IDE на угловой. NeoGS и SounDrive были вставлены через переходники, как у ААА. Piroxilin и AAA спасибо Вам за идею. Сначала думал заказать ZXBUS EDGE у ZST, но потом прикинул, что можно сделать ЛУТом не хуже. Блок питания китайский, для винта, чтож, для компа на рассыпухе он конечно не подойдет, а вот для менее мощных современных микросхем очень даже хорошо. Кабельными стяжками были упорядочены провода...

Корпус закрылся без проблем. Вид спереди: думаю интуитивно понятно назначение органов управления и индикации) Гравировку так пока и не сделал, дремель для этого имеется, может в ближайшем будущем.

Вид сзади: честно признаюсь, я заднюю панель не делал, отдал в более умелые руки, т.к. я с металлом и напильником не очень дружу) есть кое-какие царапины, надо будет поехать в строительный супермаркет и подобрать краску на веере...

Включена и работает:

PS: еще есть возможность вывести и дисковод, но зачем? за фотки сильно не пинать, т.к. мыльница canon a540...

[breeze]

Ну не знаю, имхо переднюю панель надо было вообще выкинуть и вставить на всю ширину кусок пластика или металла какого крашенного. а так смотрится не пойми чего.

[foxweb]

Торгану своим вариантом корпуса. Корпус STM, куплен в Юлмарте за 1450 рублей.
К моему огорчению в нём не оказалось места под флопповод. Я то думал, он на место слим-сидивода встанет, но нет. Зато есть посадочное место как для 3.5 HDD так и для 2.5 HDD. Можно и два одновременно впихнуть. Под платы расширения места нету. Когда буду ставить — подберу другой корпус.

В блоке питания отключил вентилятор охлаждения. Шумел излишне. Сейчас думаю избавиться и от HDD (гудит и шуршит) и сделаю вообще бесшумную систему без всякой механики. Хочется ещё как-то задействовать USB и аудиоджеки на передней панели.


Untitled by foxwwweb, on Flickr


Untitled by foxwwweb, on Flickr


Untitled by foxwwweb, on Flickr


Untitled by foxwwweb, on Flickr
