запуск zx evo rev.c.

ZX evolution software and hardware

Postby zorel » 06 Oct 2011, 08:20

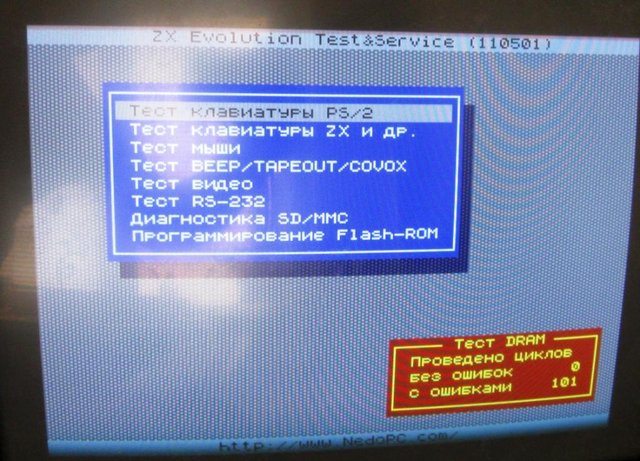

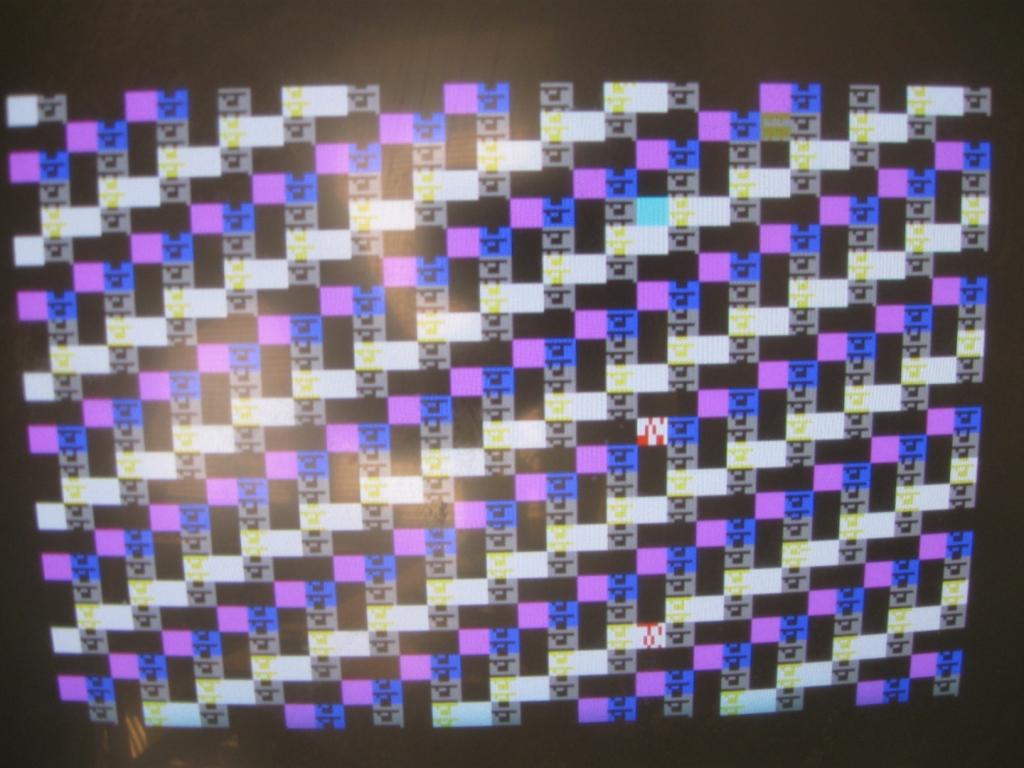

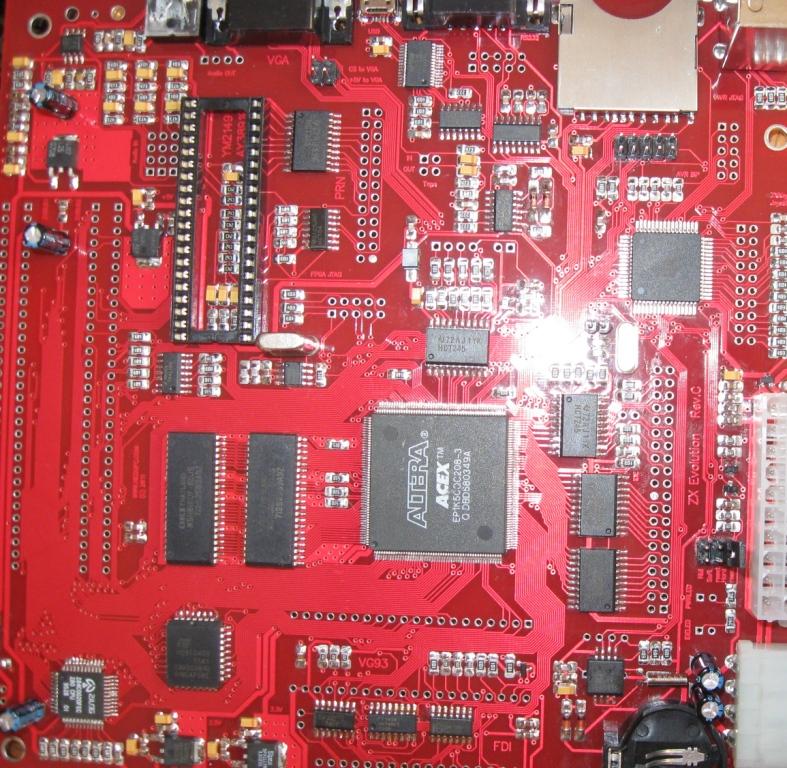

Вчера спаял, сегодня прошил тестовой прошивкой выдает тест драм с ошибками и то когда зажимаю хард ресет, если не зажать, то на экране вылазит сообщение что превышенная частота. Фото прилагается. думал что непропай ног плисины, проверил тестером все звонится, замыканий нет, как выявить нерабочую микросхему dram?
Last edited by zorel on 08 Oct 2011, 10:34, edited 1 time in total.
zorel

Posts: 58
Joined: 06 Oct 2011, 07:55
Group: Registered users

Postby lvd » 06 Oct 2011, 08:28

А все дорожки от альтеры до драмы целы? Нет обрывов и замыканий?
Многого нет здесь: http://lvd.nedopc.com
User avatar
lvd

Posts: 1637
Joined: 07 Apr 2007, 22:28
Group: Registered users

Postby zorel » 06 Oct 2011, 08:38

от альтеры до драмы звонится, обрывов нет, замыканий тоже, предпологаю что одна из драм нерабочая. Только какая я незнаю, есть ли способ тестами протестировать озу, для выявления нерабочей или еще каким-то способом проверить?
zorel

Posts: 58
Joined: 06 Oct 2011, 07:55
Group: Registered users

Postby lvd » 06 Oct 2011, 09:04

Способ есть. Но нужно специальный тест писать/делать.
Многого нет здесь: http://lvd.nedopc.com
User avatar
lvd

Posts: 1637
Joined: 07 Apr 2007, 22:28
Group: Registered users

Postby zorel » 06 Oct 2011, 09:12

проверил кварцы, на кварце Q1 нет частоты, должна быть 14 мгц.
zorel

Posts: 58
Joined: 06 Oct 2011, 07:55
Group: Registered users

Postby zorel » 06 Oct 2011, 09:29

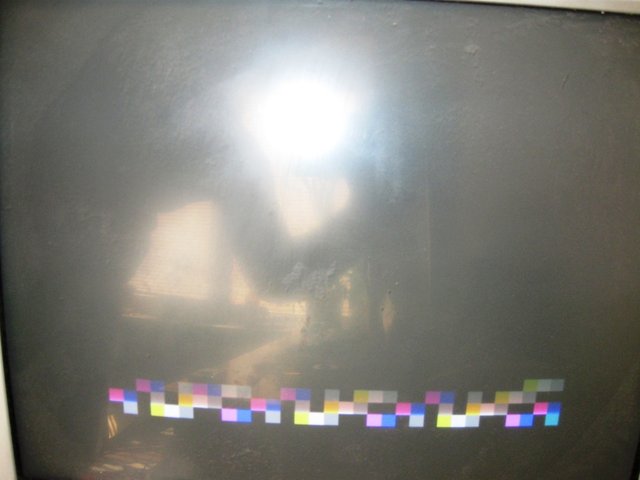

с прошивкой BASECONF картинка есть, но такие кубики на экране.
Last edited by zorel on 08 Oct 2011, 10:34, edited 1 time in total.
zorel

Posts: 58
Joined: 06 Oct 2011, 07:55
Group: Registered users

Postby lvd » 06 Oct 2011, 09:41

TS-Labs wrote:Кстати да, тестосервис. Инфу про тестирование обеих тушек выдавать отдельно.И обязательно инфу про то какие биты (32 шт) не чтутся тем чем записаны.Иначе от теста никакого сервиса.

Да щито ви говорите. Тесто-сервис же на кавайном асме написан, там такие изменения будут подобны переписыванию всего тесто-сервиса заново на сях :)
Многого нет здесь: http://lvd.nedopc.com
User avatar
lvd

Posts: 1637
Joined: 07 Apr 2007, 22:28
Group: Registered users

Postby lvd » 06 Oct 2011, 09:44

zorel wrote:проверил кварцы, на кварце Q1 нет частоты, должна быть 14 мгц.

Значит проверил неправильно. Если бы там не было частоты, то ВООБЩЕ не было бы картинки на экране. Частота там есть, просто она или не видна тому чем проверял, либо генерация срывается при втыкании хзчего. Проверять надо на выходе генератора, в данном случае это выход D21 (ICS501), где должно быть 28мгц.
Многого нет здесь: http://lvd.nedopc.com
User avatar
lvd

Posts: 1637
Joined: 07 Apr 2007, 22:28
Group: Registered users

Postby lvd » 06 Oct 2011, 09:46

И да, где были взяты чипы ДРАМа? Даже у ЧРВ они как правило -- выпаяны из симмов.
Многого нет здесь: http://lvd.nedopc.com
User avatar
lvd

Posts: 1637
Joined: 07 Apr 2007, 22:28
Group: Registered users

Postby zorel » 06 Oct 2011, 10:11

Драмы были запакованы в заводской упаковке, новые. На замену у меня есть симы, только разобратся бы какой драм не работает.
zorel

Posts: 58
Joined: 06 Oct 2011, 07:55
